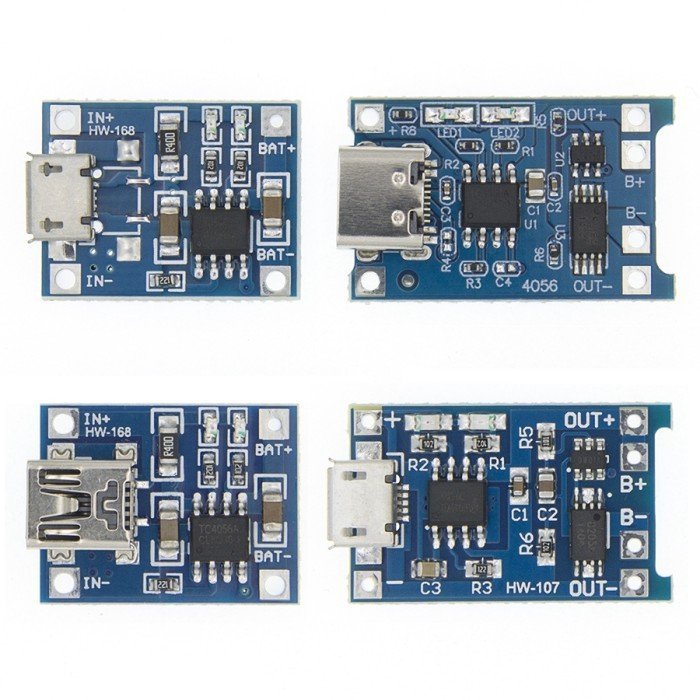

Modul TP4056 Protect USB Type C Charger Baterai Lithium 18650 Charging
Modul TP4056 Protect USB Type C Charger Baterai Lithium 18650 Charging (Modul Charger 18650, TP4056 Type C, Papan Cas Baterai Li-Ion, TP4056 Protection Board)
Halo Kawan Eazyfast!
Punya baterai lithium bekas laptop atau senter DIY yang butuh sistem pengisian daya aman dan otomatis? Jangan bingung, modul charger handal ini siap bantu kamu rakit power bank atau alat portabel sendiri dengan mudah. Yuk perbaiki dan kembangkan projek elektronika mu bareng Eazyfast!
FUNGSI UTAMA:
Modul pengisi daya baterai Lithium-ion/Li-Po tunggal atau paralel yang dilengkapi sistem proteksi pengaman dan port USB Type-C modern.
APLIKASI UMUM:
- Perakitan power bank mini & senter DIY
- Proyek mikrokontroler & perangkat IoT portabel
- Pengganti sistem charger perangkat elektronik baterai lithium
- Proyek mekanik & elektronika berbasis baterai 18650
SPESIFIKASI SINGKAT:
- Input: USB Type-C (bisa langsung dikonek ke charger handphone umum)
- Tegangan input: 4.5V - 5.5V
- Tegangan stop cas penuh: 4.2V
- Arus cas maximum: 1000mA / 1A (adjustable via resistor)
- Indikator: Merah (sedang cas), Biru (sudah penuh)
PANDUAN / TIPS PENGGUNAAN:
- Arus cas input direkomendasikan sekitar 37% dari kapasitas baterai (contoh: baterai 1000mAh cukup pakai arus cas sekitar 400mA).
- Usahakan kabel koneksi ke baterai tidak terlalu kecil/panjang untuk meminimalisir hambatan dan pastikan kontak kutub baterai terhubung dengan baik.
INFO PENTING:
- Perhatian: Jika kutub input terbalik tidak merusak chip, TETAPI pemasangan kutub output baterai (+ dan -) yang terbalik akan langsung merusak chip.
ISI PAKET:
- Modul cas ini dapat digunakan utk mengecas 1 batere Lithium atau beberapa batere Lithium yang dihubungkan secara paralel.
- Untuk mengubah arus cas dari 100mA s/d 1000mA hanya dengan mengganti nilai resistor pada modul.:
- Nilai Resistor ~ Arus Cas (30k~50mA, 20k~70mA, 10k~130mA, 5k~250mA, 4k~300mA, 3k~400mA, 2k~580mA, 1.66k~690mA, 1.5k~780mA, 1.33k~900mA, 1.2k~1000mA / Bawaan pabrik)
--------------------------------------------
CATATAN :
- Harga tertera untuk 1 pcs (kecuali tertulis paket/set pada judul & varian).
- Jika produk bisa dimasukkan ke keranjang berarti barang ready stock, silakan langsung diorder saja
- Silakan order sebelum jam 15.00 WIB (Senin - Jumat) atau jam 12.00 WIB (Sabtu) agar pesanan dapat dikirim pada hari yang sama :)
- Estimasi penyiapan paket kurir Instant ± 1 jam (pada jam operasional toko)
- Jika perlu QTY banyak atau Foto stok asli boleh chat admin dulu ya :)
- Eazyfast Store berpengalaman menyediakan part teknik sejak 2017 dengan pengemasan aman (bubble wrap gratis), serta melayani pengadaan partai besar/B2B dengan harga khusus silahkan chat admin.
Note : Wajib sertakan video unboxing utuh tanpa jeda saat paket diterima sebagai bukti komplain jika ada ketidaksesuaian barang.
Rp2.900
681 tersedia
681 tersedia
Spesifikasi
Ukuran
| Weight | 0,01 kg |
|---|
Modul cas ini dapat digunakan utk mengecas 1 batere Lithium atau beberapa batere Lithium yang dihubungkan secara paralel.
Untuk mengubah arus cas dari 100mA s/d 1000mA hanya dengan mengganti nilai resistor pada modul.:
Nilai Resistor ~ Arus Cas
– 30k ~ 50mA
– 20k ~ 70mA
– 10k ~ 130mA
– 5k ~ 250mA
– 4k ~ 300mA
– 3k ~ 400mA
– 2k ~ 580mA
– 1.66k ~ 690mA
– 1.5k ~ 780mA
– 1.33k ~ 900mA
– 1.2k ~ 1000mA <— Bawaan pabrik
Spesifikasi:
1. Input: micro USB (bisa langsung dikonek ke charger handphone umum)
2. Tegangan input: 4.5-5.5V
3. Tegangan stop cas penuh: 4.2V
4. Arus cas maximum: 1000mA / 1A (adjustable)
5. Output: Bat+ and Bat- (tidak boleh terbalik)
Terdapat 2 lampu indikator:
1. merah – sedang cas
2. biru – sudah penuh

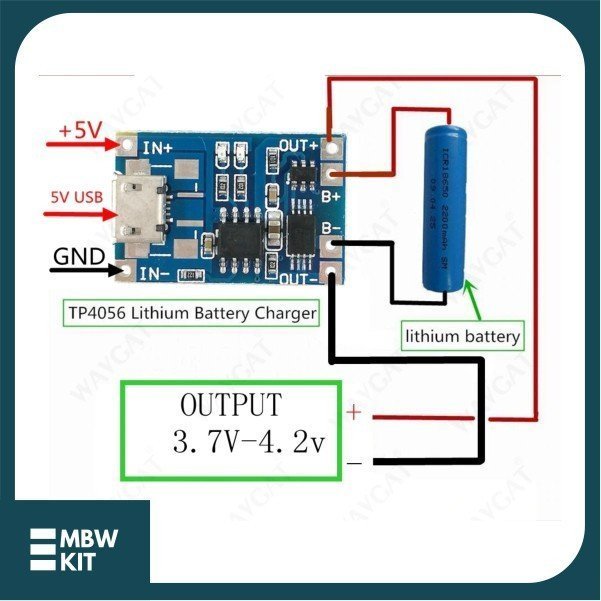

Cara pakai:
1. Micro USB dihubungkan ke charger handphone
2. Kutub Batere Li-Ion dihubungkan ke B+ dan B-
Tips:
Arus cas input direkomendasikan sekitar 37% dari kapasitas baterai. Bila baterai yang hendak dicas berkapasitas 1000mAH, arus cas input 400mA sudah cukup.
Usahakan kabel koneksi ke batere tidak terlalu kecil dan terlalu panjang yang akan menyebabkan hambatan yang besar. Perhatikan kontak yang baik dengan kutub batere.
Perhatian:
Jika input terbalik positif dan negatif tidak akan mempengaruhi chip, AKAN TETAPI pemasangan positif dan negatif output batere yang terbalik +/- akan merusak chip.
Modul TP4056 Protect USB Type C Charger Baterai Lithium 18650 Charging adalah perangkat berkualitas tinggi yang akan memenuhi kebutuhan Anda dalam mengisi ulang baterai Lithium-ion 18650. Dengan desain USB Type C yang praktis dan berbagai fitur perlindungan, produk ini adalah solusi yang andal dan efisien untuk semua aplikasi yang memerlukan pengisian baterai yang handal.
